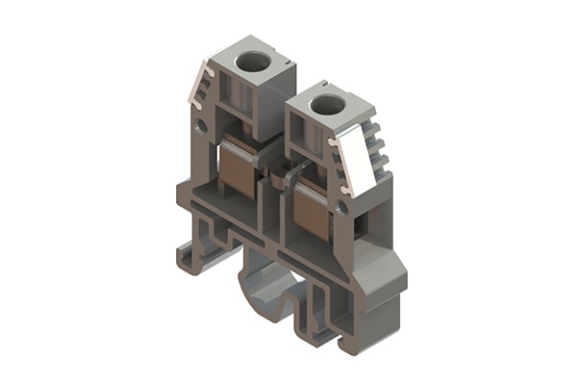

Винтовой зажим ЗН27 - 10M63 - Д/ДУЗ
0,00BYN
0,00 BYN
Доставка
Доставка по всей Беларуси и СНГ
Оплата
Скидки. Рассрочка

Зажимы винтовые наборные применяются для надежного и безопасного объединения, ответвления проводников в электрических цепях. Зажимы разделяются по нагрузочной способности и функционалу; отличаются компактными размерами, удобством и простотой монтажа, высокая электробезопасность. Материал корпуса – трудногорючий армамид марки ПА СВ 20-3АП. Применяются в шкафах НКУ промышленного и бытового назначения. Использование ЗН27 целесообразно в устройствах, где необходимо надежное и безопасное соединение проводников. Широкий ассортимент клеммных зажимов позволяет подобрать требуемое вам изделие по подходящей цене. Вы можете выбрать необходимое количество зажимов в блоке, номинальное сечение проводника, номинальный ток, функциональное назначение зажима, тип крепежной рейки.

Преимущества

Проблемы других зажимов


Проблемы других зажимов

Решение в наших зажимов

ХРУПКИЙ КОРПУС

В корпусах зажимов устаревших разработок применяется хрупкий материал, который разрушается при эксплуатации.

ПРОЧНЫЙ КОРПУС

Корпус прочный и стойкий благодаря материалу (poliamid 6), обеспечивающему кроме прочности еще и трудногорючесть (категория стойкости к горению ПВ-0).

ПОВРЕЖДЕНИЕ ПРОВОДОВ

В некоторых типах зажимов винты прижимают провода без прокладки и перерезают их. Провода повреждаются при монтаже, а это впоследствии при эксплуатации приводит к перегреву контактного узла или к полной потере контакта.

ЦЕЛОСТНОСТЬ ПРОВОДОВ

В конструкции клеммных наборных зажимов провод прижимается к токопроводящей планке зажимной скобой, при этом, зажимной винт прижимает планку, а не провод, тем самым предохраняет провод от повреждения.

СЛОЖНОСТЬ В ЗАЖАТИИ ПРОВОДОВ

Подключение провода проблематично, т.к. в процессе монтажа он попадает в зазор в корпусе за пределы контактного соединения. Сложность монтажа связана с устаревшей конструкцией зажима.



ЗАЖАТЬ ЛЕГКО ДАЖЕ В ТЕМНОТЕ

Удобная для подключения конструкция корпуса, в которой выполнена воронкообразная зона подключения проводов. Достаточно установить провод до упора и закрутить винт, провод будет надежно зажат по всей длине контактного соединения.

СЛАБАЯ ФИКСАЦИЯ ПРОВОДОВ

У пружинных зажимов провода иногда легко выдергиваются рукой. Эффект "слабо затянутых" контактов. В пружинных зажимах конструктивно провод имеет недостаточную площадь зажима, а также усилие зажима провода напрямую связано с качеством изготовления пружинного элемента.

НАДЕЖНАЯ ФИКСАЦИЯ ПРОВОДОВ

Винтовые зажимы имеют более высокое усилие зажима подключаемого провода. Усилие зажима регулируется вручную в соответствии с нормированным моментом кручения. Зажатие провода методом "плоскость на плоскость" обеспечивает контактную площадь для высоких нагрузок.

СЛАБАЯ РЕЗЬБА

В некоторых зажимах имеет место срыв резьбы при минимальном усилии затягивания. К "слабости" резьбы приводит недостаточное количество витков или некачественная нарезка резьбы в контактном узле.

ПРОЧНАЯ РЕЗЬБА

Прочность резьбы деталей контактного узла обеспечивается применением инструментов высокого качества. Конструктивно резьба имеет необходимое количество витков, предусмотренное стандартами.

ЗАЖИМ С АРОЧНОЙ ШАЙБОЙ

При откручивании зажимного винта для подключения провода арочная шайба не перемещается совместно с винтом, что вызывает крайне неудобный монтаж и низкую производительность.



ЗАЖИМ С ЗАМКНУТОЙ СКОБОЙ

Функцию элемента, зажимающего провод, выполняет зажимная скоба в виде клетки с усиленной резьбой. Зажимная скоба в комплекте с токопроводящей планкой надежно фиксирует провод.



ТРЕБУЕТСЯ ПРОТЯЖКА

Многие типы винтовых зажимов требуют периодической протяжки контактных узлов из-за устаревшей конструкции и применяемых материалов.

ПРОТЯЖКА НЕ ТРЕБУЕТСЯ

Современная конструкция зажимов "бугельного типа" и применяемые материалы обеспечивают надежность соединения и исключают необходимость в периодической протяжке контактных узлов.

ОТСУТСТВИЕ ФИКСАЦИИ ВИНТА

В некоторых зажимах винты выпадают из своего "посадочного места" в корпусе. При этом часто винты проваливаются в проем корпуса, исключая возможность дальнейшего монтажа без снятия зажима с рейки.



НАДЕЖНАЯ ФИКСАЦИЯ ВИНТА

Зажимный узел конструктивно обеспечивает не выпадение зажимного винта из корпуса в открученном положении. При этом и в затянутом, и в открученном положении зажимной винт всегда сочленен с зажимной скобой, чем обеспечивается удобный монтаж.

ПЛАНКА ИЗ ЛАТУНИ

Некоторые производители зажимов токопроводящую планку изготавливают из латуни, что повышает сопротивление и снижает нагрузочную способность.

МЕДНАЯ ПЛАНКА

Токопроводящая планка из меди обеспечивает уменьшение падения напряжения, а луженая поверхность - низкое электрическое сопротивление, чем обеспечивается максимальная нагрузочная способность зажима при минимальных габаритах.

ВИДЫ ЗАЖИМОВ ПО ТИПАМ РЕЕК

У некоторых производителей корпуса зажимов конструктивно выполнены под определенный тип рейки, что неудобно для потребителя.



УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ

Клеммные зажимы универсальны за счет возможности установки как на стандартные несущие рейки Р3-1 (С-образная рейка), так и на Р2-1, Р2-3 (DIN рейки), что обеспечивает удобство монтажа и унификацию.
